Как сделать чертеж

Таким вопросом часто задаются студенты первого курса технической специальности, и, чтобы научиться правильно это делать, понадобится много времени. Выполнить чертеж безошибочно почти невозможно, но наш коллектив справляется с этой задачей. Для этого мы работаем командой – по готовности конструктор передает готовые листы другому инженеру на проверку. Убедиться в качестве можно, заказав работу в «МирКБ».

Хотите узнать, как правильно начертить деталь, изделие, сборку – прочтите нашу статью. Мы постараемся поделиться опытом, упомянуть нюансы. Вы поймете, с чем придется столкнуться, если будете чертить сами, или же, как работают наши инженеры.

Формат листа

Требования изложены в ГОСТ и ЕСКД, они включают и пункт о размерах листов, которые называют форматом:

• А0 – 1189 х 841 мм;
• А1 – 594 х 841 мм;
• А2 – 594 х 420 мм;
• А3 – 297 х 420 мм;
• А4 – 297 х 210 мм.

Как видите, миллиметры идут на уменьшение, при этом один параметр уменьшается вдвое. Таким образом, каждый последующий формат – это половина предыдущего. А5 в промышленности редко используется. Допускается размещать на одном А4 две детали, оформленные на листах А5.

По контуру делается рамка с отступами 20 х 5 х 5 х 5 мм.

Основная надпись

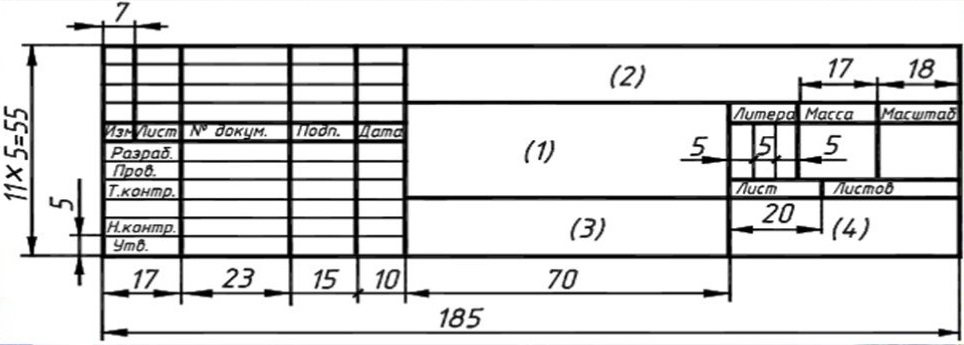

Правый нижний угол рамки занимает штамп стандартного вида, в нем указывается:

• название изделия;
• обозначение (номер);
• материал;
• литеру (И – единичная деталь, А – установочная серия, Б – массовое производство);
• масса;
• масштаб;
• порядковый номер листа и общее количество;
• фамилии разработчика, проверяющих и утверждающего проект;
• дата;
• наименование и индекс предприятия, изготовившего чертеж;
• строки для внесения изменений.

Alt:

Title:

Надписи делают чертежным шрифтом.

Исходные данные

В качестве исходных данных может использоваться сама деталь, тогда замеры делают из натуры. Желательно сначала сделать эскиз, чтобы повторить геометрию, нанести размеры, и с него перенести все на чертеж.

Часто требуется трехмерное изображение, но получить его сразу непросто. Иногда сначала делают проекции (вид сверху, сбоку, спереди). Для других заготовок требуется только две проекции, и их получают из 3d модели. Это зависит от сложности чертежа. Иногда проще создать сразу 3d конструкцию в программе, и из нее уже получить виды. Такой метод используется КБ, и на него требуется меньше времени. В учебных целях происходит все наоборот – дается два вида, на основании которых строится третий, и создается аксонометрия.

Размерная цепь

Спорный вопрос, на каком моменте нужно о ней говорить. Если чертеж делается с натуры, то она потребуется еще на эскизе, по которому вы будете чертить. Если же у вас на руках готовое ТЗ, по которому можно легко создать пространственное изделие, то размеры будет проставлены уже по окончании работ.

Сразу отметим, что все элементы или образмерены, или габарит вычисляется математически. В зависимости от типа чертежа размерную линию делают непрерывной (цепь), или же отталкиваются от одной крайней точки. Первые используются в строительстве, вторые – в машиностроении. В машиностроительных чертежах пропускают один размер, самый большой габарит в детали. На него будут максимальные допуски при изготовлении. Но он высчитывается путем вычитания от общего габарита других указанных на чертеже размеров.

Допуски и погрешности устанавливаются на каждое изделие и сферу применения, тип соединения, вероятные перемещения при сборке и эксплуатации. Они важны для производства.

Масштабы

Стандартная линейка масштабов:

В масштабах уменьшения первое число указывает единицу измерения на листе, второе – во сколько уменьшены действительные размеры изделия. Если речь идет о строительстве и землеустройстве, масштабы доходят до 1:50000.

Чтобы начертить деталь в масштабе 1:15, нужно ее габариты разделить на 15. При этом в размерной линии будет написан действительный размер, не уменьшенный. Сделать это можно от руки (если человек чертит вручную), или же выставить соответствующие настройки в программе. Если же вы читаете чертеж, и не хватает размера, замерьте его и умножьте на 15 в данном примере.

Линии

В зависимости от сложности, назначения и величины чертежа используется несколько типов линий:

• сплошная;
• штриховая;
• штрихпунктирная;
• разомкнутая.

Их толщина составляет 0,5-1,4 мм.

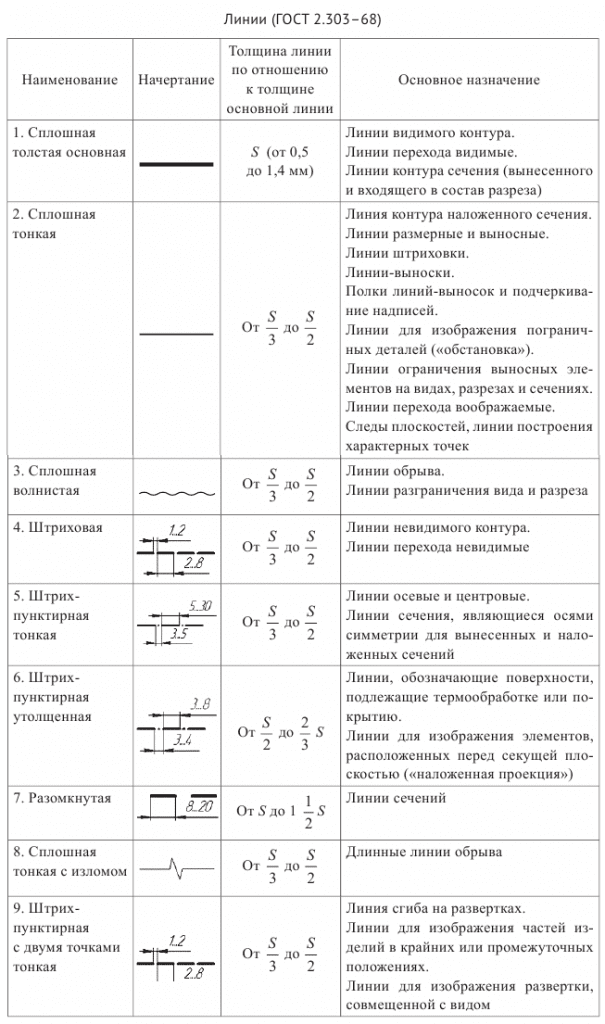

В таблице указано, для чего они используются и их начертание.

Библиотеки данных

Используя средства автоматического проектирования можно существенно облегчить задачу проектировщика. В них есть встроенные библиотеки, например, в машиностроении есть полные библиотеки всех соединительных элементов (болты, гайки, шайбы, прочие элементы для сборки). В строительстве это – сортамент. Используя его можно задавать только положение и длину, а стандартные узлы сокращают продолжительность моделирования в разы.

Порядок выполнения

Рабочие чертежи создают в определенной последовательности:

1. Нанесение рамки, основной надписи.
2. Компановка поля.
3. Нанесение осевых и базовых линий на главном изображении и остальных.
4. Черчение тонкими линиями.
5. Построение разрезов и сечений.
6. Вынесение размеров и выносных линий, обозначение радиусов, уклонов и т.д.
7. Заполнение таблиц.
8. Штриховка разрезов и сечений.
9. Удаление вспомогательных линий.
10. Проверка чертежа.
11. Заполняют основную надпись.

Если он выполнен вручную, 11 шагом обводят линии, добиваясь требуемой толщины.

Основные правила

Есть ряд важных правил, которые нужно соблюдать чертежникам. Это облегчит чтение чертежа на производстве, строительной площадке и других местах их применения.

1. Если какую-то информацию нельзя донести через чертеж, делают соответствующую текстовую надпись.
2. Текст пишется сокращенно, если нельзя сократить – не пишут (обычно такие данные есть в пояснительной записке, но на производстве чаще всего ее не читают, и могут возникнуть проблемы).
3. Дополнительные надписи располагают над основной (штампом).
4. Надписи не должны загромождать чертеж, делать его нечитабельным.
5. На контур детали указывает линия с точкой, на поверхность – со стрелкой.
6. Таблицы размещают здесь же, на свободном месте, рядом с изделием, к которому они относятся, отдельными листами будут только спецификации.

Соблюдая эти правила можно создать действительно хороший, удобочитаемый чертеж. Но это далеко не все нюансы. Например, компануют чертежи так, чтобы на листе осталось до 25% свободного места, в идеале – 15%. Но не всегда это получается. Например, деталировка строительных конструкций не позволяет так использовать место, если речь идет о балке или колонне простого сечения.

В любом случае нужно трезво смотреть на ситуацию, не добавлять на лист ненужную информацию, не перегружать его, но и не оставлять пустым, если есть возможность заполнить его.

Как вы видите, справиться самостоятельно с чертежами будет не так просто, особенно, если у вас нет соответствующего опыта. Поэтому мы предлагаем не терять время, не тратить нервы на исправление ошибок и доработку документации, а сразу обратиться к нам. Мы сформируем пакет документов, которые можно сразу передавать на производство или строительную площадку, в цех металлообработки и т.д. Вы получите на 100% качественный результат, за который мы отвечаем. Звоните, мы расскажем подробнее. А предварительно оценить объем работ, назвать стоимость и сроки могут наши конструкторы – пришлите задание на почту, и мы ответим вам в течение часа.
