Конструкторская документация: виды, особенности разработки

Разработка чертежей и конструкторских документов – обязательный шаг перед началом серийного или единичного выпуска. В них приводятся размеры, геометрия, тип обработки, материалы, параметры детали. Только так можно получить качество, а также соблюсти требования ЕСКД.

Что такое ЕСКД

Единая система конструкторской документации (ЕСКД) применяется ко всем типам документов, используемых на производстве, в строительстве и других сферах. Это сведения, описывающие устройство и его части.

ЕСКД состоит из десяти частей:

0. Общая информация.
1. Основы.
2. Группы и маркировка деталей и документации.
3. Требования к чертежам.
4. Правила к чертежам отдельных деталей.
5. Корректировка и использование КД.
6. Составление документации по эксплуатации и ремонту.
7. Составление схем.
8. Макеты.
9. Другие нормы.

Если выполнить все правильно, конечная информация будет систематизированной, упорядоченной, изложенной последовательно, пригодной для неоднократного использования. Для этого выполняются расчеты, прорабатывается конструкция, в ходе чего учитываются нюансы отрасли. Знать и применять их может только профессионал, поэтому доверять составление пакета нужно конструкторским бюро с большим опытом, так вы получите гарантию на работу.

Принципы ЕСКД

ЕСКД устанавливает нормы оформления, разработки, обращения КД, используемой на всех стадиях жизненного цикла изделия. Действует для любых конструкторских бюро, сфер деятельности. Рекомендуем перевести документооборот в электронный вид – провести сканирование, векторизацию или реверс инжиниринг. Так можно будет составлять большие модели с применением отдельных элементов, менять их конструкцию, концепцию. Узнать больше об этих способах можно в разделах нашего сайта.

Документация, выпускаемая нашим бюро, соответствует принципам ЕСКД:

• исчерпывающий набор бумаг;
• склонность к унификации и стандартизации изделия в дальнейшем;
• готовность изделия к сертификации;
• передача третьим лицам (при необходимости) без доработки, корректировки, дополнений;
• понятное изложение информации без ущерба точности;
• автоматизация обработки информации;
• ускорение и упрощение подготовки к выпуску;
• корректная эксплуатация;
• создание руководства для переналадки производственных линий;
• создание САПР, АСУП при необходимости;
• адаптируемость под международные стандарты;
• поддержка жизненного цикла.

Это распространяется на КД, учет, регистрацию, корректировку.

Что понимают под КД?

КБ знает требования ЕСКД, государственных и отраслевых стандартов. С их учетом оформляются КД:

• Чертежи:
  • детали – геометрия, размеры, допуски, способы обработки и другие параметры;
  • сборочные – то же, но для сборки, в том числе для пневматического и гидравлического монтажа;
  • общего вида – поясняет принцип работы, функции каждого элемента, конструкцию;
  • теоретический – формирует геометрию с положением точек составляющих;
  • габаритный – контур с размерами для установки, присоединения, габаритными;
  • электромонтажный – порядок электромонтажа;
  • монтажный – контур с информацией о креплении, положении на месте, в том числе фундаментах под конструкцию;
  • упаковочный – информация для упаковки.
• Схема – демонстрация составляющих и связей через условные обозначения.
• Спецификация – показывает комплектность сборки.
• Ведомости:
  • спецификаций – содержит список составляющих сборку спецификаций;
  • ссылочных документов – список, на что ссылаются в КД;
  • покупных изделий – элементы, приобретаемые для изготовления, монтажа или сборки;
  • разрешения применения покупных изделий – в нем указаны элементы, разрешенные ГОСТ 2.124-85;
  • держателей подлинников – список компаний, где хранится подлинная КД;
  • технического предложения – список документации в тех предложении;
  • эскизного или технического проекта – список бумаг в соответствующих проектах.
• Пояснительная записка – текстовое сопровождение, описывающее само изделие, работу, обоснование принятых решений.
• Технические условия – требования от изготовления до утилизации.
• Программа и методика испытаний – параметры, подлежащие контролю при тестировании, алгоритм его проведения.
• Таблица – информация в табличной форме.
• Расчет – порядок и параметры определения величин.
• Эксплуатационные документы – используются при эксплуатации, ремонтных работах, ТО.
• Ремонтные документы – порядок действий в сервисных центрах.
• Инструкция – рекомендации, по которым изготавливается, собирается, контролируется изделие и для других процессов.


По стадии разработки КД бывает проектной и рабочей. В первой приводится тех предложение, эскизный и технический проект.

По способу выполнения и принципу применения КД:

• Оригинал – в единственном виде.
• Подлинник – делают с оригинала, на нем ставят оригинальные подписи. Подлежит копированию (иногда может быть одновременно и оригиналом, типографической копией или экземпляром при наличии оригинальных подписей);
• Дубликат – копия предыдущего вида, подходит для дальнейшего копирования;
• Копия – используется на производстве, при разработке, эксплуатации, ремонте.

Если КД будет использоваться только один раз, ее можно изготовить в виде эскиза. Но они также подлежат приведенной выше классификации по способы выполнения.

Особенности разработки

Комплектность может подразумевать:

• Основной конструкторский документ описывает деталь. Это чертеж или спецификация сборки.
• Основной комплект КД – для всей конструкции, в т.ч. сборочный чертеж, ТУ.
• Полный комплект КД включает основной комплект для изделия и составных частей.

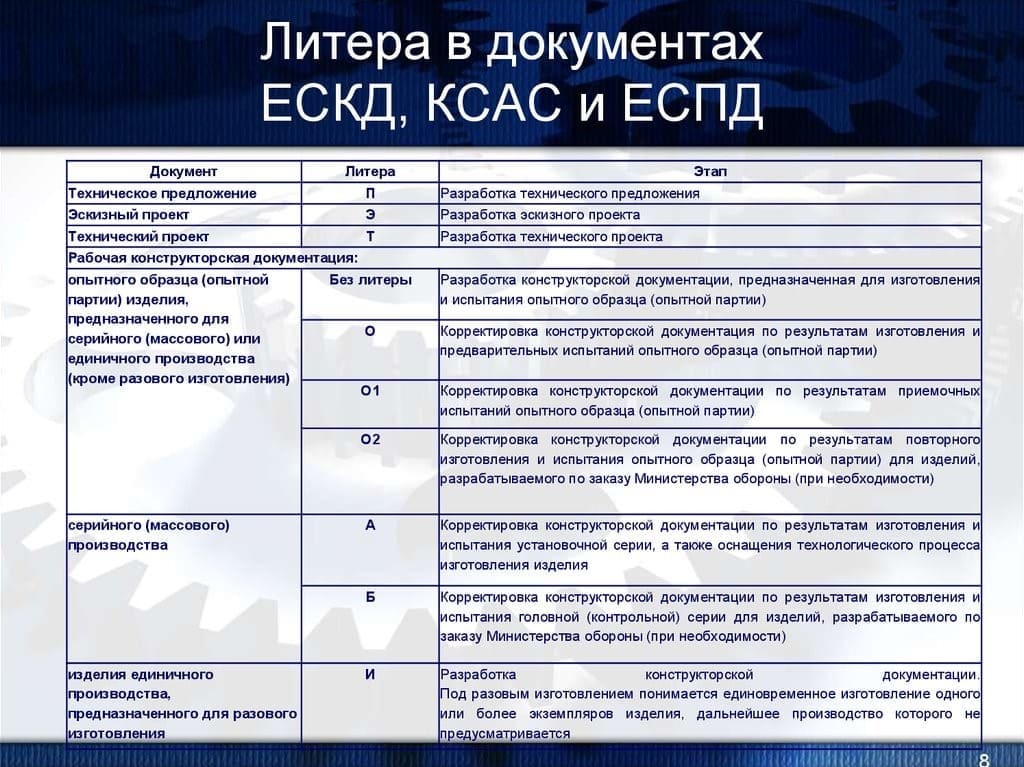

Разработка КД выполняется в последовательности:

1. Техническое предложение. Изначально подбирают материалы, в штампе ставят литеру "П".
2. Эскизный проект. Проставляется литера "Э", изготавливаются и испытываются макеты.
3. Технический проект. Литера "Т", при необходимости еще испытания макетов.
4. Рабочая документация. На ее основании изготавливается и испытывается опытная единица, литера отсутствует.

РД для опытного образца или партии предусматривает проведение испытаний, на основании которых могут вноситься правки в РД, тогда ставят литеру "О". Если тестирование повторяется, и еще раз корректируется РД, ставится литера "О1".

РД для серийного производства обозначается литерой "О1" или "О2", после корректировки она заменяется на "А".

Список стадий определяется техническим заданием. Соблюсти последовательность, не упустить нюансы могут только профессионалы. Получить результат, не требующий исправлений и корректировок, от конструкторского бюро МирКБ можно быстро – мы передаем проект в работу одному или нескольким инженерам, которые работают сообща. Потом он проверяется другими проектировщиками нашей компании. Это залог качества, отсутствия ошибок, получения решения вопросов, задач.
